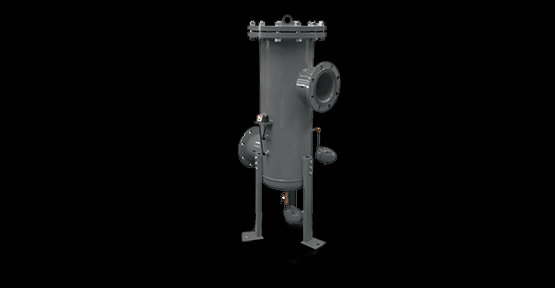

F Serisi

İç elementler bir biyel kolu sistemi ile monte edilir.
Harici iki şamandıralı tahliye ile mükemmel bir tahliye sistemi sunar.
Ön ayrıştırma bölmesi eşsiz bir tasarıma sahiptir..
Bütün bağlantı bölgeleri kaynakları güçlü bir yapı sergiler
CE ve ASME onaylı tanklar F serisi kurutucularla beraber kullanılmaya uygundur.
İç elementler üst flanş üzerinden kolayca değiştirilebilir.

Modeller Ve Teknik Bilgiler

MODEL TAHLİYE ÇIKIŞ BAĞLANTISI GİRİŞ/ÇIKIŞ BAĞLANTISI KAPASİTE ELEMANT MODELİ ELEMANT ADETİ BOYUTLAR mm
(m3/saat) (m3/min.) A B C D E
F 2500 1/2” DN80 2500 1470 M1200 2 450 1287 277 747 650
F 3200 1/2” DN100 3200 1880 M1200 3 450 1317 277 767 650
F 4300 1/2” DN100 4300 2530 M1200 4 530 1344 279 769 650
F 6500 1/2” DN150 6500 3825 M1200 6 580 1425 331 769 650
F 8500 1/2” DN150 8500 5000 M1200 8 650 1439 333 798 650
F 11000 1/2” DN200 11000 6470 M1200 10 750 1504 365 825 650
F 14000 1/2” DN200 14000 8235 M1200 14 800 1545 383 833 650
F 17000 1/2” DN250 17000 10000 M1200 16 850 1583 417 862 650
F 21000 1/2” DN300 21000 12350 M1200 17 850 1680 447 887 650
F 25500 1/2” DN350 25500 15000 M1200 23 850 1778 487 917 650
F 30000 1/2” DN350 30000 17650 M1200 28 850 1778 487 917 650


Genel Bilgiler

  • İç elementler bir biyel kolu sistemi ile monte edilir.
  • Harici iki şamandıralı tahliye ile mükemmel bir tahliye sistemi sunar.
  • Ön ayrıştırma bölmesi eşsiz bir tasarıma sahiptir..
  • Bütün bağlantı bölgeleri kaynakları güçlü bir yapı sergiler
  • CE ve ASME onaylı tanklar F serisi kurutucularla beraber kullanılmaya uygundur.
  • İç elementler üst flanş üzerinden kolayca değiştirilebilir.

F serisi harici şamandıralı tahliyeler basınçlı hava sistemlerinin toplanma noktalarında biriken sıvı kondensatın atılması için tasarlanmıştır. Dayanıklı epoksi toz boya kaplama ve paslanmayı önleyici anodize iç yüzey kaplama uzun servis ömrünü garanti eder.

  • Elektronik-Ayarlanabilir
  • Harici Şamandıralı
  • Sıfır Kayıplı Tahliye
  • Manuel

İhtiyaç duyulan maksimum akış hızını hesaplamak için tablo akış hızı değerini çalışma basıncınıza karşılık gelen düzeltme faktörü ile çarpınız.

  • A sınıfı elementler yağa doymuş durumlarda kullanılmamalıdır.
  • A sınıfı elementler verimli filtrelemenin sürekliliğini sağlamak için kullanılacağı uygulamaya uygun olarak ve/veya her 6 aylık kullanım dönemleri dolduğunda değiştirilmelidir.
  • A sınıfı elementler karbon monoksit ve karbon dioksit gibi belli başlı gazları filtreleyemez. Herhangi bir kararsızlık durumunda lütfen Yıldız Endüstriyel satış ekibi ile bağlantıya geçiniz.
  • Akış hızları 7 bar çalışma basıncına göre verilmiştir. Farklı çalışma basınçlarında akış değerleri için düzeltme faktörü tablosunu kullanınız.
  • Hava filtreleri mineral ve sentetik yağlarla kullanılmaya uygundur.
  • F serisi filtrelerde farklı flanş bağlantıları da sunulmaktadır. Detaylar için Yıldız Endüstriyel satış bölümü ile bağlantıya geçiniz.
  • Akış yönü filtre elementi üzerinden içeriden dışarıya doğrudur.
